做注塑、热流道模具加工的电工、调机师傅，几乎都踩过热电偶的坑：装好探头温差十几度、温控箱频繁短路报警、分不清 K 型 J 型能不能混用，反复拆装耽误试模，直接拖慢生产进度。今天完整讲解热电偶选型规范、标准化安装接线流程，以及日常高频测温故障的调试方案，零基础电工也能直接上手操作。
一、热流道模具怎么选：K 型热电偶还是 J 型热电偶？

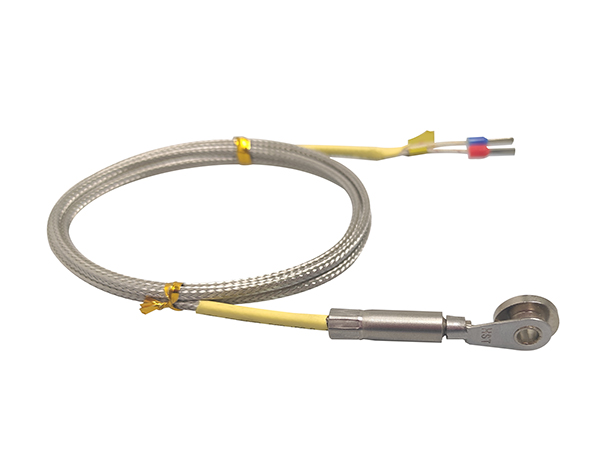

1.J 型热电偶
测温区间：0~750℃，线材纤细，适配狭小铜套发热圈测温孔
短板：耐高温性能弱，模具长期 280℃以上持续工作，线材极易氧化失效。

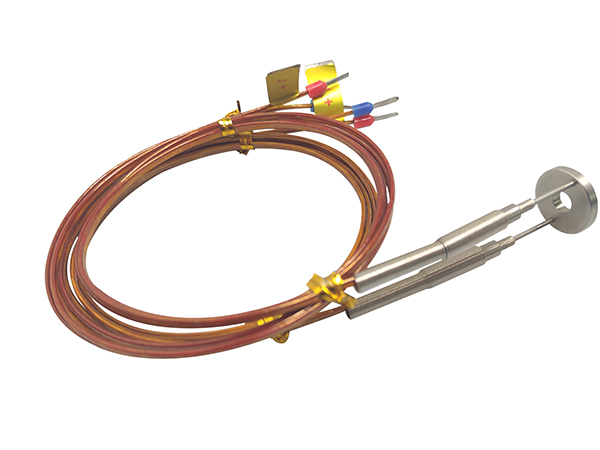

2.K 型热电偶
测温区间：0~1200℃，抗氧化、耐温性能强，整套热流道发热圈默认配套 K 型探头。
⚠️关键避坑
K、J 两种热电偶
严禁混用接入温控箱通道，型号接错会出现温度持续漂移、数据完全失真。

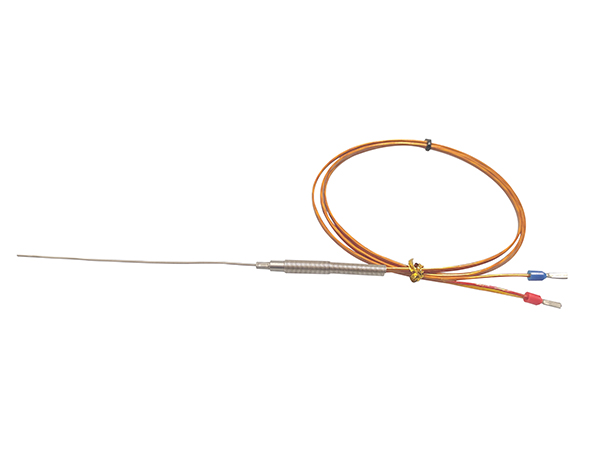

二、热流道热电偶标准化安装步骤
- 清洁测温孔：清理铜套内部铝屑、油污，保证探头与发热体紧密贴合；
- 加装隔热垫片：垫片平铺孔底，杜绝探头悬空，从根源减少温差；
- 适度锁紧固定卡扣：力度适中，过紧压断内部感温丝，过松测温失灵；
- 线材隔离走线：热电偶补偿导线避开高温发热圈、干烧加热管，防止外皮高温融化造成正负极短路；
- 规范区分正负极接线：K/J 热电偶通用红正黑负，对应温控仪端子标识对接。
三、生产高频故障调试方案
故障 1：温控显示温度与模具实际温度偏差大
排查方向：测温孔缺少垫片、探头未贴合模体、补偿导线高温老化
解决：重新拆装探头，更换全新耐高温隔热垫片与补偿导线。
故障 2：温控器持续报警、提示线路短路
排查方向：线材被高温发热圈烤破绝缘外皮，正负极金属丝接触
解决：重新梳理线路，给导线加装隔热保护套管，远离加热部件。
故障 3：模具升温缓慢，温度数值上不去
排查方向：热电偶型号接错、探头正负极装反
解决：核对热电偶型号，调换温控箱接线端子重新对接。
四、日常保养，延长热电偶使用寿命
- 模具拆装过程中，禁止暴力拉扯热电偶导线；
- 设备长期停机重启前，提前检查探头金属头部氧化程度；
- 腐蚀性原料注塑生产，优先选用带金属护套的耐高温专用热电偶。
各位调机、电工师傅，你们车间热流道模具普遍使用 K 型还是 J 型热电偶？
平时测温异常还遇到过哪些棘手问题？欢迎留言交流，选型、接线疑问均可咨询。
