挤出机加热圈容易烧是什么原因｜热流道加热圈断路工况解析

文章出处：赫斯特电热责任编辑：赫斯特电热发表时间：2026-08-18

在塑料挤出、注塑机热流道及高端模具加热领域，400℃连续高频加热是常态。但许多设备工程师和采购常遇到一个痛点：新装上的加热圈用两三个月就烧断。这种频繁的热流道加热圈断路故障，不仅导致生产线意外停机，还增加了维护成本。

挤出机加热圈容易烧是什么原因？作为电热元件制造方的技术团队，我们近期在与多方客户进行的技术打样需求讨论，从内部选材、本厂制造工艺以及外部使用工况三个维度，为您带来客观的失效分析与边界提示。

一、挤出机与热流道加热圈容易烧是什么原因？

很多文章将加热圈损坏完全归咎于产品质量，这其实不够客观。根据我们多年的工厂实测经验，导致热流道或挤出机加热圈频繁断路的原因，通常是使用工况与产品材质叠加的结果。

温控系统滞后：如果设备配备的热电偶感温位置不合理，或者PID温控仪表参数未校准，极易导致局部温度大幅超过设定的400℃。这种“温控过冲”会让发热丝瞬间处于超负荷状态。

高频启停带来的热冲击：设备在频繁启停时，内部发热丝在短时间内反复经历“剧烈膨胀‑剧烈收缩”的物理过程。长期处于高频热交变应力下，极易引发机械性疲劳受损。

基材高温变形与吸潮：部分常规产品采用铝材或铁镀铝作为外壳。在接近400℃的工作场景下，此类材质极易发生高温变形，甚至由于吸潮留印、生锈，导致内部绝缘层受到挤压，最终引发断路或短路。

接线端外露与引线过细：设备高频持续加热时，若引线纯铜内芯线径过细，承载1000W等大功率时接头处极易过热。加之接线端管线外露、缺乏金属护套保护，软线在长期机械摆动下，根部极易发生疲劳折断。

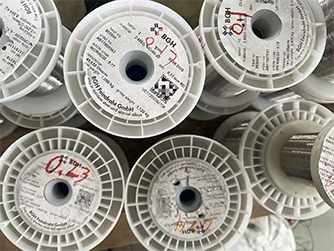

为了解决“加热圈用两三个月就烧断”的行业通病，很多厂家开始引入进口高端发热丝。目前，我们针对高要求工况，主要选用进口德国 BGH 镍铬电阻丝。

相比于普通电热丝，德国 BGH 镍铬合金丝在400℃以内的长期工作环境中，表现出更好的抗蠕变性能和高温抗氧化性。其在持续高频加热下的电阻值相对稳定，能有效降低因局部过热引发的莫名开路概率。

作为工程师，我们必须客观地指出：德国 BGH 电阻丝同样存在物理极限，它不是万能的。

技术提示：只要是金属发热丝，在长期高温和高频启停的交变应力下，都无法完全避免热疲劳现象。如果您的设备温控系统极不稳定，或者任由加热圈长期超温运行，即便是 BGH 电阻丝，其使用寿命同样会大打折扣。因此，合理的温控配合与规范操作，是延长高端电阻丝寿命的必要边界条件。

针对上述失效原因，赫斯特（东莞）电热科技有限公司技术团队在工厂打样验证中，总结并推行了一套定制化的制造规范。

特别说明：3.8mm 发热丝属于本厂针对高温重载工况的定制工艺选型，并非行业通用标准。

我们通过车铣复合加工工艺，在不锈钢基体上进行精密发热丝镶槽。选用 3.8mm 规格发热丝，能够在匹配不锈钢加热圈现有厚度参数的同时，增大发热丝的表面散热面积，降低其自身表面负荷。实测表明，该定制选型工艺能有效提升整体热传导效率，降低由于发热丝过热导致的开路故障率。

本厂生产的高温加热圈全面淘汰铝和铁镀铝材质，改用 304 不锈钢并配合表面喷砂工艺。304 不锈钢在 400℃ 下机械强度稳定，喷砂处理不仅提升了产品质感，更能有效避免长期高温使用后表面变形、生锈、吸潮留痕等问题。

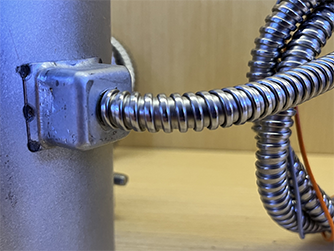

针对接头过热与折断问题，我们实行接线端必须加装金属护套保护管的硬性标准，禁止管线外露。同时，配套采用两芯特种电源线（内层云母绕包硅胶线，外层为不小于 0.2mm 的粗丝金属编织网），从结构上保护引线根部免受弯折损耗。

一个合格的工业电热元件交付，需要严谨的图纸对接与样品测试。以下为赫斯特电热的标准合作落地推进流程，供采购方参考。

[提供标准CAD图纸] -> [明确孔位单边预留≥2mm余量] -> [每款规格打样] -> [现场试用与参数留存] -> [核算全工序成本批量供货]

注：为避免高温膨胀后与设备芯发生死卡、难以拆卸的问题，建议根据本厂生产经验，在 CAD 图纸中将安装孔位单边预留不小于 2mm 的合理余量。
