拒绝接线根部断裂！工业加热圈加装金属护套保护管技术必要性

在注塑、挤出、热流道造粒生产现场，工业加热圈失效故障中，接线根部断裂占比很高。很多加热圈本体发热完好，却因为引线根部开裂断线直接报废，频繁更换配件造成停机损失。不少企业只关注发热丝功率、表面负荷参数，忽略引线过渡部位防护。本文结合多年电热行业现场运维经验，解析加热圈加装金属护套保护管的技术必要性。

一、接线根部为什么成为加热圈高频失效位置

接线根部是发热圈本体与引出导线的过渡区域，属于应力集中薄弱点，现场多重工况叠加极易发生断裂。

1、高温热交变损伤

• 加热圈本体工作温度可达300‑450℃，热量传导至引线根部；线缆绝缘层长期受辐射高温老化脆化，导体铜丝疲劳变脆。
• 设备反复启停冷热循环，根部位置持续热胀冷缩，金属导线反复形变，慢慢出现微裂纹，最终断线。

2、机械拉扯与设备震动

• 设备振动、布线拉扯、拆装检修挪动线缆，外力全部集中在接线根部，没有缓冲结构，铜丝容易疲劳折断。
• 车间作业时工具磕碰、管路挤压，直接损伤引线根部，肉眼很难早期发现，生产中途突发开路停机。

3、粉尘油污侵蚀

注塑挤出车间充斥塑料粉尘、油雾，侵入引线根部缝隙，高温下加速绝缘老化，腐蚀导体，加速引线断裂故障。

二、普通防护方案的局限性

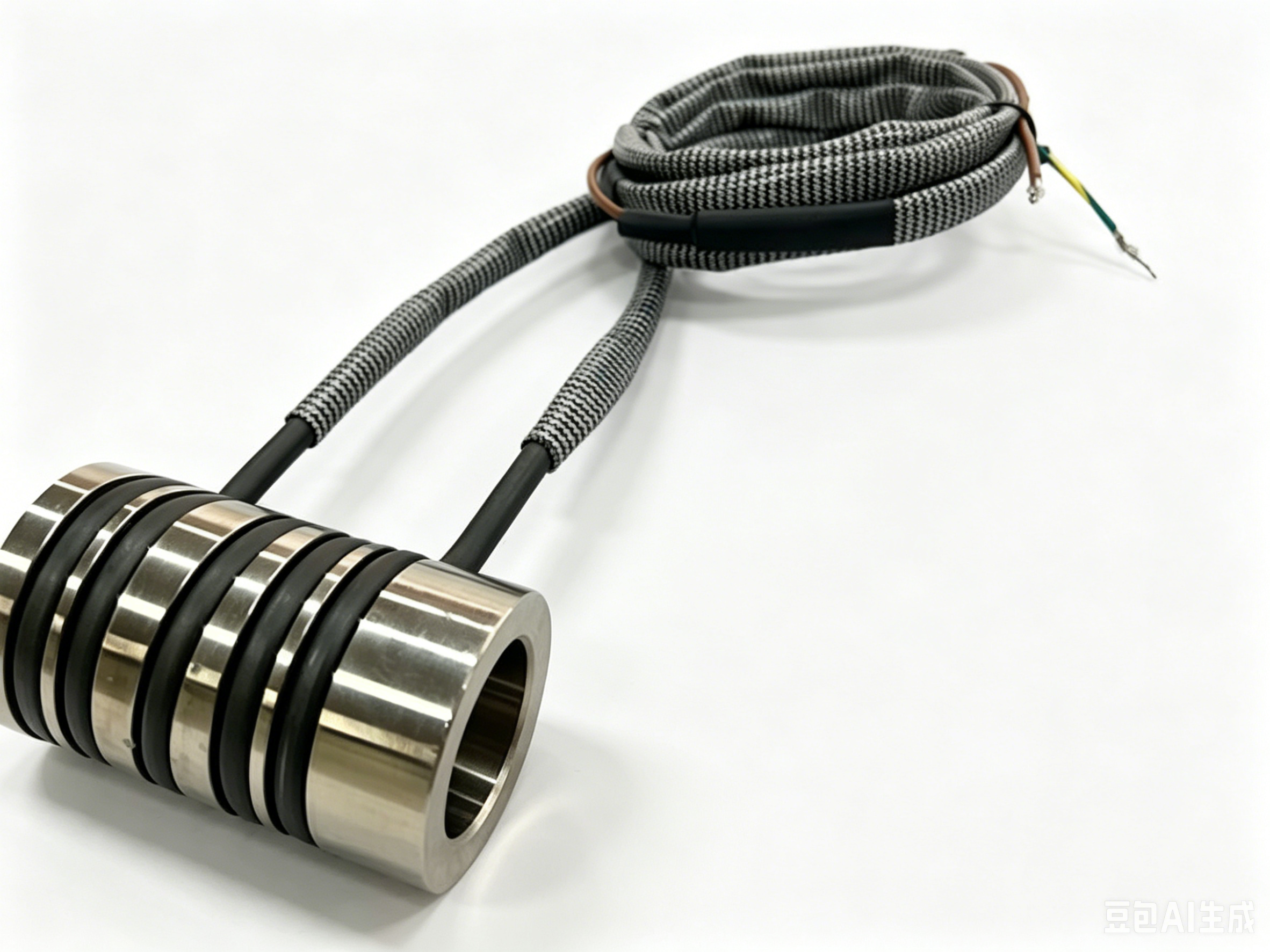

部分厂家仅采用云母套管、普通玻纤套管做隔离防护，短期可以隔热，但存在明显短板。

• 玻纤、云母套管仅具备隔热能力，不抗机械外力，设备震动拉扯下依旧会发生根部弯折断裂。
• 长期高温环境下玻纤材料粉化破损，防护失效，粉尘油污直接侵入接线过渡位置。
• 无刚性限位，线缆弯折角度不受约束，根部持续承受弯折应力。

三、金属护套保护管的技术必要性

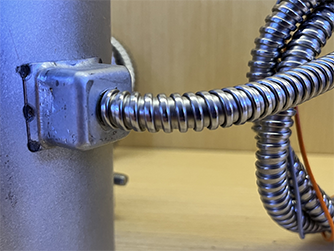

金属护套保护管一般采用不锈钢波纹管，固定在加热圈接线基座位置，对引线根部形成刚性限位保护，是工业高温工况下成熟的工程解决方案，并非可选增值配件。

1、吸收机械应力，隔绝拉扯震动

金属护套对引线根部做定型约束，把线缆弯折点转移到护套末端，避免应力集中在接线焊接根部，抵消设备震动、布线拉扯带来的外力，从结构上减少根部弯折断裂。

2、辅助隔热，阻挡油污粉尘侵入

不锈钢金属护套阻挡料筒辐射热直烤线缆，阻隔车间油雾、塑料粉尘进入接线焊接位置，减少腐蚀、绝缘老化问题，延缓引线老化速度。

3、规范线缆弯折角度，避免死折

金属波纹管拥有最小弯曲半径约束，防止现场布线时线缆出现直角死折，杜绝铜丝快速疲劳断裂，符合高温电热设备布线工程规范。

4、降低现场维护综合成本

根据多工厂现场统计：同等工况下，加装合格金属护套保护管的加热圈，引线失效故障率可大幅下降；虽然单件配件成本小幅上升，但减少突发停机、频繁更换加热圈的人工与停产损失，综合使用成本更低。

四、金属护套保护管选型与安装实操要点

1、选型注意事项

• 材质：优先选用304不锈钢波纹管，适配300‑450℃高温工况；
• 长度不宜过短，建议25‑40mm，保证应力转移效果；过短无法释放弯折应力；
• 内部必须配套玻纤云母绝缘套管，不可金属直接接触导线，防止短路风险。

2、安装工艺关键点

• 护套根部必须牢靠固定在加热圈接线基座，不能悬空晃动；
• 布线预留松弛余量，禁止线缆紧绷拉直，避免护套末端持续承受拉力；
• 安装时避免护套直角死折，遵循波纹管最小弯曲半径要求。

五、误区澄清

• 误区1：只要线缆耐温高，就不需要金属护套

  耐温线缆只能解决高温老化，无法抵抗震动拉扯机械应力，接线根部断裂大多属于机械疲劳损坏，并非单纯高温烧毁。

• 误区2：加装金属护套就绝对不会断

  金属护套是结构防护手段，如果线缆硬拉、超极限弯折、长期超温运行，依旧会出现损坏；护套作用是降低故障率，不是永久免维护。

六、总结

工业加热圈接线根部断裂，是热交变、机械震动拉扯、粉尘油污多重因素共同造成。云母玻纤套管只能隔热，无法抵御机械应力。加装不锈钢金属护套保护管，通过应力转移、刚性限位、环境隔离，是工业工况下经过现场验证的技术方案，能够有效降低引线根部断裂故障，减少非计划停机，提升加热圈整体使用寿命。

FAQ常见问题解答

Q1：已经采购没有金属护套的加热圈，可以后期加装吗？

可以后期改造加装，但焊接基座强度不如出厂预装，改造时注意做好绝缘隔离，防止金属护套搭线短路。

Q2：低温工况，也需要金属护套保护管吗？

如果设备震动大、线缆容易受拉扯，即便温度不高，依然建议配置；设备无震动、布线不受外力，可采用玻纤套管防护。

Q3：金属护套会发生短路吗？

护套内部必须配有绝缘套管，只要导线不破损，不会发生短路；检修时留意护套内部线缆绝缘状态。
