在注塑、压铸、橡胶成型等模具加工行业中，加热棒作为模具温控系统的核心核心发热元件，直接决定模具温度稳定性、产品成型精度与生产节拍。当前，众多生产企业普遍面临加热棒高压击穿、漏电短路、使用寿命大幅缩短的共性问题，不仅增加设备更换、停机维修成本，还极易引发漏电、设备过载、产品批量报废等生产隐患，成为制约模具加工高效、稳定生产的关键瓶颈。本文深度剖析加热棒故障核心诱因，结合行业工况痛点，给出适配量产场景的系统化解决方案，为制造业设备运维优化提供参考。
一、行业故障现状：短期失效成普遍痛点

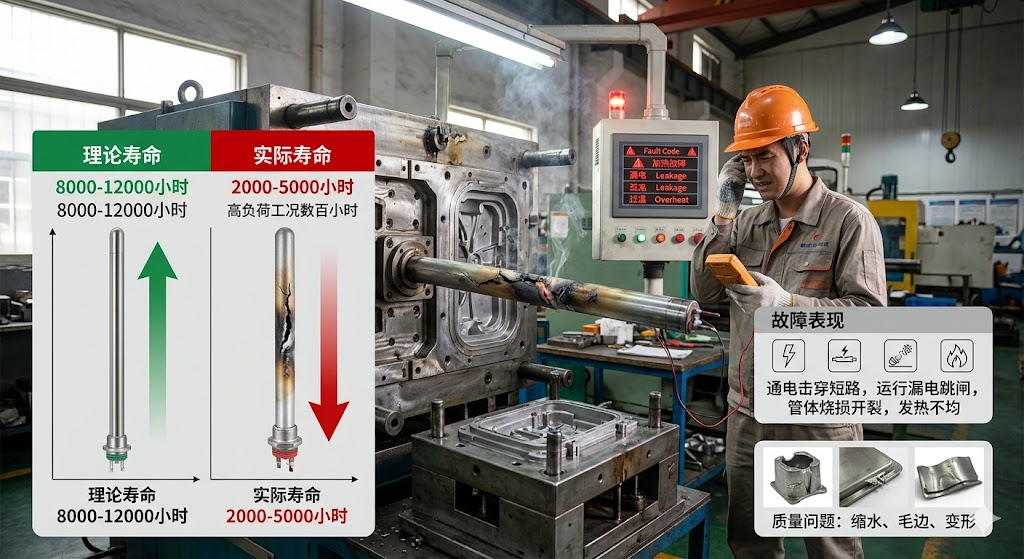

据行业生产数据反馈，常规模具加热棒理论使用寿命可达8000-12000小时，但多数车间实际使用寿命仅为2000-5000小时，部分高负荷工况下甚至出现数百小时击穿烧毁的情况。故障表现集中为通电瞬间击穿短路、运行中漏电跳闸、管体烧损开裂、发热不均快速老化等。
频繁的加热棒失效，会直接造成生产线频繁停机检修，打乱量产节奏；同时劣质失效引发的电压不稳、温控失灵，会导致模具成型产品出现缩水、毛边、变形等质量问题，大幅提升企业耗材成本与品控压力，是模具加工企业降本增效亟待解决的核心设备问题。
二、核心诱因拆解：四大维度导致击穿与短命问题

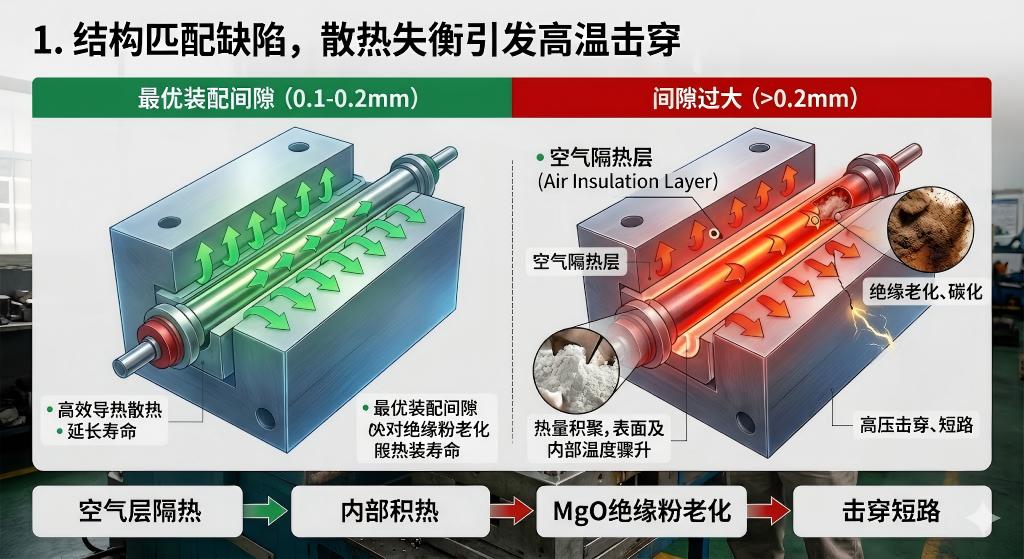

1. 结构匹配缺陷，散热失衡引发高温击穿
模具加热棒采用嵌入式安装方式，模具安装孔与加热棒管径的配合间隙是影响使用寿命的关键因素。行业内多数企业存在安装孔径不规范问题，若间隙超过0.2mm，空气层会形成隔热屏障，导致加热棒产生的热量无法快速传导至模具，热量持续积聚在管体内部，造成管体表面及内部温度骤升。长期超温运行会致使加热棒内部氧化镁绝缘粉快速老化、碳化，绝缘性能急剧下降，最终引发高压击穿、短路故障。反之，间隙过小会出现强行装配，挤压管体造成内部结构损伤，埋下后期失效隐患。行业最优装配间隙需严格控制在0.1-0.2mm区间，保障高效导热散热。
2. 功率设计超标，表面负荷过载加速老化
功率参数不合理是加热棒短命的核心设计问题。行业通用标准明确，常规模具加热棒表面负荷需控制在8W/cm²以内，而部分非标低价产品为追求发热效率，盲目提升功率，表面负荷远超标准阈值。数据显示，加热棒表面负荷每提升10%，高温工况下使用寿命将直接缩减50%。超负荷运行会让内部电阻丝长期处于高温过载状态，加速氧化熔断，同时加剧绝缘介质劣化，大幅提升击穿故障概率。此外，加热棒折弯工艺不规范，会造成折弯处氧化镁粉密度偏低、导热不均，形成局部高温热点，成为击穿、熔断的高发位置。
3. 工况环境恶劣，绝缘防潮性能失效
模具生产车间普遍存在潮湿、多粉尘、温差大的工况特点，这是诱发加热棒故障的重要外部因素。设备停机降温过程中，加热棒内部会形成负压，吸入空气中的水汽与粉尘，导致内部绝缘介质受潮、污染，绝缘电阻持续降低。再次通电升温时，受潮部位极易发生电弧击穿，造成短路烧毁。同时，部分加热棒采用普通水泥密封工艺，防潮、防渗透性能薄弱，无法适配高湿、高负荷连续生产场景，长期运行后密封失效、水汽侵入，直接引发设备故障。
4. 运维与设备配套不当，加剧损耗老化
日常运维不规范、设备配套异常是加速加热棒失效的人为诱因。一方面，温控系统失灵、车间电压不稳定，会导致加热棒长期处于超温、过载运行状态，频繁启停冲击会损伤内部电阻丝结构；另一方面，模具安装孔长期使用后残留油污、积碳、杂质，会阻碍热量传导，造成局部积热烧损加热棒。此外，多数企业缺乏定期检测保养机制，加热棒绝缘性能、接线端子老化、管体锈蚀等隐患无法及时排查，小问题累积引发突发击穿故障。同时，市场上大量劣质加热棒采用低纯度氧化镁粉、劣质不锈钢管材与非标电阻丝，耐高温、抗氧化、绝缘性能不达标，先天品质缺陷导致使用寿命大幅缩水。
三、行业优化解决方案：从选型到运维全流程升级
1. 精准匹配参数，优化结构装配标准
摒弃通用化选型模式，根据模具尺寸、成型温度、工作负荷定制加热棒参数，严格遵循表面负荷≤8W/cm²的行业标准，杜绝盲目超功率设计。装配前精准校准模具孔径，严格控制0.1-0.2mm的最优配合间隙，保证热量快速传导，消除积热隐患。针对折弯型加热棒，优化生产工艺，保证折弯处绝缘填料密度均匀，规避局部导热不良问题，从结构层面降低击穿风险。
2. 升级材质工艺，强化防潮绝缘性能
高湿、连续生产工况下，淘汰普通水泥密封加热棒，优选PTFE聚四氟乙烯、环氧树脂密封工艺的高端加热棒，构建高效防潮防渗屏障。核心材质选用高纯度耐高温氧化镁绝缘粉、耐高温抗氧化镍铬电阻丝与加厚不锈钢耐高温管体，大幅提升绝缘稳定性与高温耐受能力，适配长期高负荷运行场景。针对受潮失效的加热棒，可通过120℃恒温烘烤2-4小时除湿修复，恢复绝缘性能，降低更换成本。
3. 规范运维体系，建立常态化检测机制
制定标准化设备运维流程，定期清理模具安装孔油污、积碳与杂质，保证导热通畅；每月检测加热棒绝缘电阻、接线端子紧固情况，及时更换老化、锈蚀部件。优化车间生产环境，保持工位干燥通风，闲置加热棒采用密封存放方式，避免水汽、粉尘侵入。同时校准温控设备与电压稳压装置，杜绝超温运行、电压波动、频繁启停等异常工况，减少加热棒运行损耗。
4. 严控选型品质，适配工况定制化生产
企业需摒弃低价采购思维，优先选择具备非标定制能力、品质可控的正规厂家产品，根据模具工作温度、运行时长、环境湿度定制专属加热棒，适配不同工况需求。杜绝劣质非标产品投入生产，从源头规避材质不达标、工艺缺陷导致的短命、击穿问题。
四、行业发展趋势：精细化温控成提质降本关键
随着模具加工行业向高精度、高效率、低成本、智能化方向升级，传统粗放的设备选型与运维模式已无法适配量产需求。加热棒作为微小但核心的温控元件，其稳定性、耐用性直接影响生产线综合效益。当前行业共识已从“坏了再换”的被动维修，转向“提前防控、精准适配、长效运维”的主动管理模式。
未来，耐高温、高绝缘、防潮防渗的定制化精密加热棒，搭配标准化装配运维体系，将成为模具企业设备升级的主流方向。通过解决加热棒击穿、短命的基础痛点，能够有效降低设备耗材成本、减少停机损耗、提升模具温控精度，助力企业实现生产提质、增效、降本的核心目标。
