维修、选配注塑机发热圈时，车间师傅经常需要对照理论电阻值，和万用表实测数据相互比对，以此判断发热圈是否存在断路、老化故障。很多操作人员不清楚发热圈阻值怎么算，仅凭经验更换配件，极易出现规格选错、返工误工的情况。本文结合模具车间现场工况，分享标准计算公式，同时讲解实操过程里容易踩坑的细节。

一、发热圈阻值核心计算公式

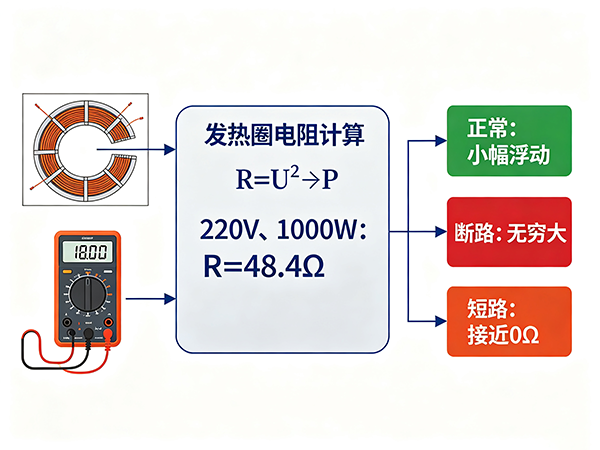

常规单相工业发热圈计算依托欧姆定律变形公式：电阻R=电压U²÷功率P。市面上注塑机配套绝大多数为220V规格发热圈，代入额定电压，就能够算出理论冷态阻值，用来校验工业发热圈规格是否符合图纸标准。

实操计算举例

220V、1000W发热圈理论阻值：R=220×220÷1000=48.4Ω。正常实测数值和理论值小幅浮动属于正常；万用表读数无穷大代表内部电阻丝断路；读数接近0Ω则说明内部短路，通电存在跳闸风险。

二、计算发热圈阻值四大常见误区

1、额定电压不能混淆：严格区分220V与380V发热圈，电压参数使用错误，最终算出的阻值偏差巨大，会导致误判故障。

2、分清冷态电阻与热态电阻：公式计算得到的是常温冷态电阻；发热圈通电升温之后，金属电阻丝阻值会小幅上涨，属于物理正常现象，不能用高温状态数值对照理论值。

3、串联、并联多组加热元件不能套用单圈公式；多拼式发热组件，建议单独拆分逐个测量核算。

4、不要只依靠电阻判定好坏：部分发热圈出现内部虚断，冷态测量阻值正常，升温之后断路，属于隐蔽故障。

三、如何利用计算阻值排查发热圈故障

算出理论阻值之后，配合断电万用表检测，是工厂最通用的故障排查方案。如果实测阻值和理论标准值差距过大，往往代表电阻丝老化、局部损伤，短期内容易突发停机损坏，建议提前更换配件，避免生产线中途停线。

四、发热圈选型匹配要点

核算阻值只是维修核验手段，选购发热圈不能单一参考电阻数值，还需要综合安装外径、宽度、耐温等级、模具贴合条件、车间电压环境综合选型。赫斯特（东莞）电热科技有限公司专业生产热流道发热圈、注塑机电热圈，耐高温抗干烧，支持各类非标尺寸定制，适配注塑行业24小时连续生产工况。

​

总结

发热圈阻值依靠额定电压、额定功率套用公式计算，优先使用冷态数值进行比对。理论阻值搭配万用表检测，可以高效筛选损坏发热圈。在日常生产维护中，定期检测发热圈电阻，提前更换老化配件，可以有效降低模具停机概率，稳定生产效率。
